Sondagem de Solo

Sondagem de Solo

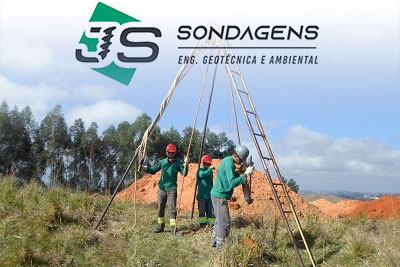

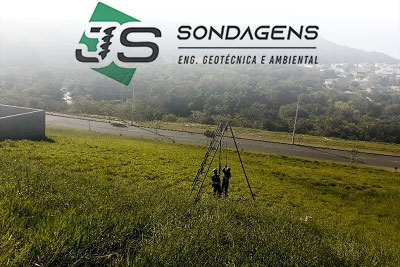

A Sondagem de Solo também chamada de sondagem a percussão ou sondagem SPT é um método de investigação do subsolo largamente utilizado no Brasil, por ser muito prático e de baixo custo.

Antes de iniciar uma construção, recomenda-se a execução da sondagem de solo para se obter informações necessárias que irão subsidiar o projeto de fundações.

Através da Sondagem de Solo obtêm-se as seguintes informações do maciço terroso investigado: espessuras das diferentes camadas constituintes do solo, profundidades de transição de cada camada, profundidade do nível freático (nível d’água) do terreno quando interceptado, índice de resistência ao ensaio SPT (Nspt), coleta de amostras representativas do solo perfurado, além de possibilitar a execução de vários ensaios In Situ, como por exemplo, ensaios de infiltração e medição de resistência a torção (SPT-T).

Métodos de Sondagem Existentes

Dependendo da finalidade da Sondagem de Solo, existem diferentes métodos ou processos de perfuração, entre eles: sondagem de solo com ensaio SPT, sondagem de solo a trado, sondagem de solo com ensaio SPT-T (torque), sondagem rotativa e sondagem rotativa mista.

A sondagem a trado, pode ser executada de forma manual, utilizando trado cavadeira, trado concha, trado helicoidal, ou de forma mecanizada, utilizando o trado mecanizado. Aplica-se esse tipo de sondagem de solo, quando a finalidade é a caracterização do solo perfurado ou coleta de amostras. Esse tipo de perfuração fornece informações do tipo de solo (descrição táctil-visual), espessura da camada, profundidade do NA quando interceptado. Porém esse método de sondagem de solo possui algumas limitações, não se consegue perfurar grandes profundidades, após atingir o nível d’água, a perfuração torna-se difícil devido a instabilidade das paredes do furo e dificuldade de perfurar solos mais resistentes.

Já a sondagem a percussão SPT ou sondagem com ensaio SPT é empregada quando além das características do solo estudado, precisa-se saber a resistência desse solo mensurado através do índice Nspt. Esse índice é utilizado na geotécnica em diversas correlações empíricas.

Quando na Sondagem de Solo com ensaio SPT aplica-se o ensaio de torque, medindo o toque máximo e o torque residual com o acoplamento no equipamento de um torquímetro, a sondagem a percussão SPT, passa a ser denominada como Sondagem a percussão com torque (SPT-T).

Por fim a sondagem rotativa é utilizada quando o material a ser perfurado é rochoso, através dela obtém-se a amostra de rocha, denominada de testemunho que é analisado pelo geólogo responsável para caracterização da sanidade da rocha em estudo quanto o grau de alteração, coesão e fraturamento.

A alternância do emprego da Sondagem de Solo com ensaio SPT na camada de solo e a sondagem rotativa em trechos de rocha chama-se sondagem rotativa mista.

Sondagem de Solo - Critérios de Paralisação

Segundo a NBR 6484/2020, na ausência do fornecimento do critério de paralisação específico por parte do contratante ou preposto, a Sondagem de Solo deve avançar até que seja atingida uma das seguintes condições descritas abaixo:

• A-10 metros de resultados sucessivos obtendo 25 golpes para penetração dos 30cm finais do amostrador-padrão;
• B-08 metros de resultados sucessivos obtendo 30 golpes para penetração dos 30cm finais do amostrador-padrão;
• C-06 metros de resultados sucessivos obtendo 35 golpes para penetração dos 30cm finais do amostrador-padrão;

A Sondagem de Solo pode ser paralisada em solos de menor resistência à penetração dependendo do tipo de obra, das cargas a serem transmitidas às fundações e da natureza do subsolo, porém deve haver uma justificativa geotécnica ou solicitação do cliente.
